GLEEAGLE系列超聲顯微鏡配備了先進的篩選功能，能夠高效準確地定位并鎖定待檢測區域，極大地提升了檢測效率與準確性。這一特性使得它能夠在短時間內對多款同類產品進行批量掃查。同時實現了智能計算與智能識別缺陷，快速自動抓取各種潛在的缺陷類型，如裂紋、夾雜物、孔隙等，為質量控制和故障預防提供了強有力的支持。這種智能化的檢測方式，不僅提高了檢測的精確度，還顯著降低了人為因素導致的誤判率，為科研探索與工業生產帶來了革命性的改變。
超聲顯微鏡配備了先進的篩選功能，能夠高效準確地定位并鎖定待檢測區域，極大地提升了檢測效率與準確性。這一特性 使得它能夠在短時間內對多款同類產品進行批量掃查。 同時實現了智能計算與智能識別缺陷，快速自動抓取各種潛在的缺陷類型，如裂紋、夾雜物、孔隙等，為質量控制和故障預防提供了強有力的支持。這種智能化的檢測方式 不僅提高了檢測的精確度，還顯著降低了人為因素導致的誤判率，為科研探索與工業生產帶來了革命性的改變。
l多維成像，全面掌控
支持A、B、C、D、X等多種成像模式，精準呈現產品細節; 數據標記與波形對比，實現缺陷的深度追蹤與精準分析；
l靈活跳躍，高效檢測
自定義單個產品的非掃描區域，快速跳過無需測試部分，顯著節約時間;
l托盤掃查，一次搞定
支持托盤掃查，同時快速檢測多個同類型產品，實現量產測試;
l多種測量，精準評估
支持多達9種人工測量方式，包括點到點、平行寬度、多線段等，滿足不同測量需求;
l數據導出，格式豐富
支持基于機器視覺的圖像評判算法導入，實現自動化缺陷識別與評定;
l人工框定,智能計算
人工框定缺陷區域后，自動計算缺陷尺寸、面積與占比，簡化分析流程;
l圖像導出，直觀呈現
A、B、C、D掃支持導出PNG格式圖像，清晰展示檢測結果；
超聲與數字化
型號/參數 | 收發帶寬 (MHz) | 增益范圍 (dB) | 最小步進 (dB) | 最大PRF (kHz) | 高通濾波 (MHz) | 低通濾波 (MHz) | 激勵時間 (ns) | 采樣率 (GHz) |
國產型 | 1-110 | -46-74 | 0.5 | 70 | 1/10 | 65/110 | 2.4 | 2 |
進口型 | 5~300 | -11.5~70 | 0.5 | 65 | 5/30 | 150/300 | 2.2 | 2 |
機械與運動
型號/參數 | 掃描范圍 (mm） | 水槽尺寸 (mm） | 整機尺寸 (mm） | 運行尺寸 (mm） | 最大速度 （mm/s） | 定位精度 （μm） |

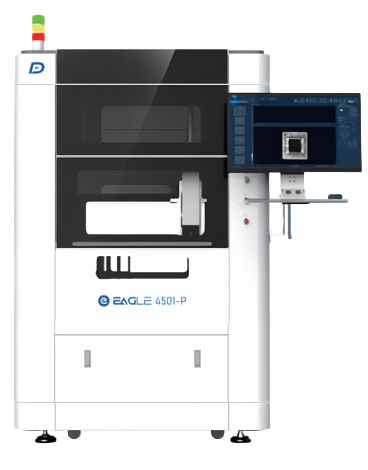

Eagle 4501P | 450*300*120 | 500*400*160 | 1290*980*1930 | 1700*1480*2100 | 1200 | X/Y: ±0.5 Z: ±10 |
Eagle 4501 | 450*300*120 | 500*400*160 | 1290*980*1930 | 1700*1480*2100 | 1200 | X/Y: ±2 Z: ±10 |
掃描平臺
目標軸 | 有效行程 | 加速度(G) | 最大速度(mm/s) | 定位精度(μm) |
X軸 | 450 | 1 | 1200 | ±0.5 |
Y軸 | 300 | 0.2 | 300 | ±0.5 |
Z軸 | 120 | 0.1 | 150 | ±10 |
